APEX光學分析設計軟件完全集成于業界標準的3D模擬軟件SOLIDWORKS，基于Breault Research Organization Inc.,公司的ASAP光學模擬軟件的核心技術，APEX為光學和照明系統的設計、分析創立了一種簡單易學的流程。APEX專注于協助、優化工程師在CAD環境下運用光學軟件分析工具。
鑒于APEX中集成了SOLIDWORKS全部精細的功能，沒有必要在兩種環境下翻譯、轉換。在APEX中你的所有操作，包括學習、創建、設計以及分析都在一個簡單方便的環境中進行。APEX使CAD設計和光學工程無縫融合，創造了一款具有“光學意識”的設計工具。
在APEX中，所有光學元件都沒有CAD限制。相反地，APEX融合SOLIDWORKS在幾何建模方面的強大以及光學系統樣機對于模擬結果嚴格、精確的追求。APEX中創建的光學元件具有光學的容差，可以無縫導入到更大的，可能包含電子、機械或其他類元件的系統中。
APEX允許光學工程師和機械工程師并肩工作，開創了未來光學的新可能。
易學易用---光學和CAD軟件高度兼容，非常直觀，易學易用。
集成SOLIDWORKS---SOLIDWORKS環境下完全的光學設計和分析能力。
CAD/光學環境---工作于統一環境下，避免了兩類軟件之間的翻譯、轉換。
簡單的工作流程---以簡單易學的工作流程創建可視化的光學、照明系統。
瞬時反饋---瞬時反饋系統特性或分析步驟中需要輸入的參量。
在線幫助體系---以工作流程的形式組織幫助文件，便于幫助文件的利用。
數據庫資源---提供包含光源、透鏡、介質、膜層、散射模型等數據庫以及用戶定制數據庫。

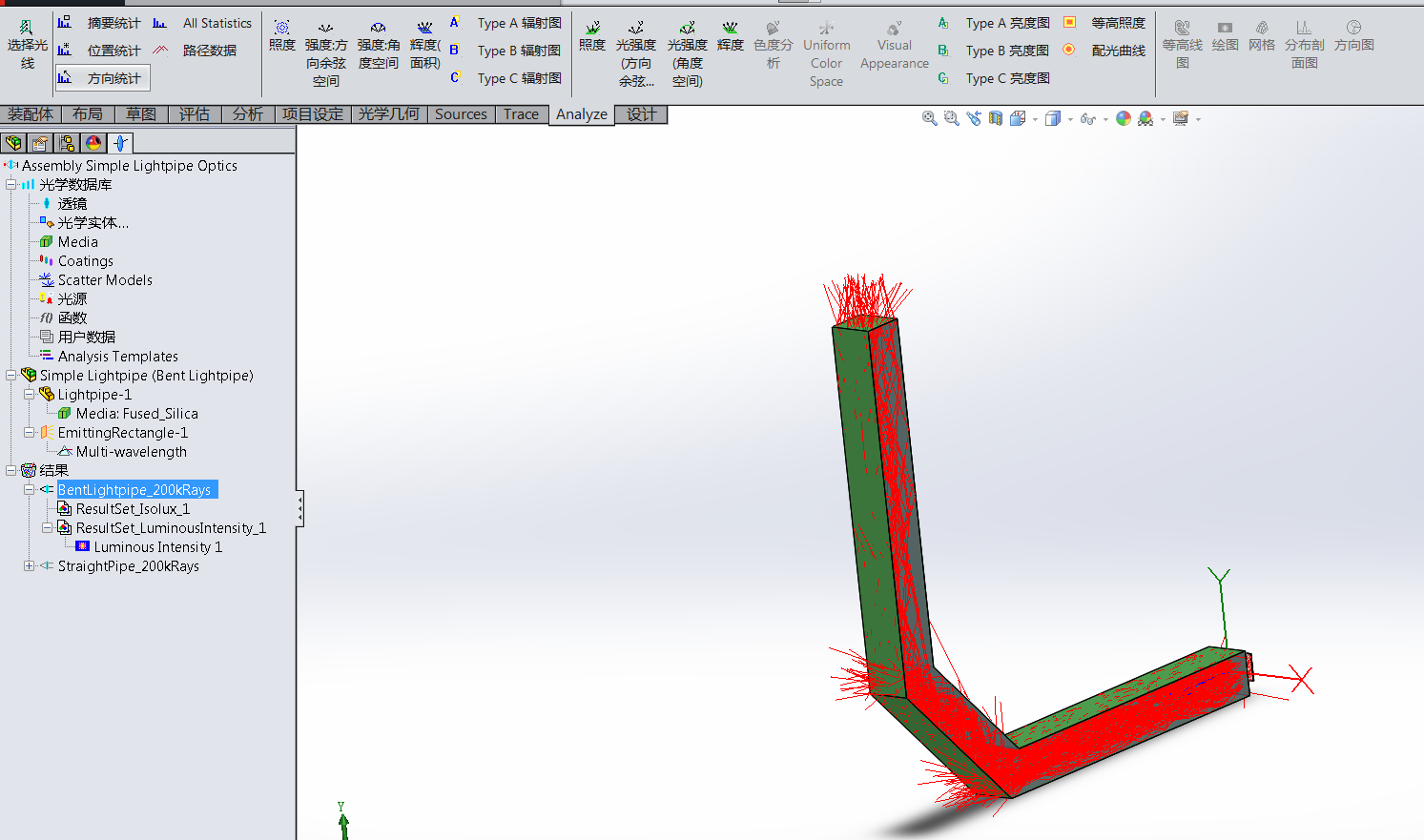

快速光線追跡---利用基于ASAP核心的引擎進行快速、準確的光線追跡。
靈活的分析能力---提供多種分析工具，便于我們理解光學系統的特性。
自動保存結果---在一個項目下同時進行多個系統的模擬，自動保存模擬、分析結果。
回訪模擬結果可以在多個自動保存的模擬結果之間進行切換。
項目共享---共享系統的所有特性、所有模擬、分析結果。

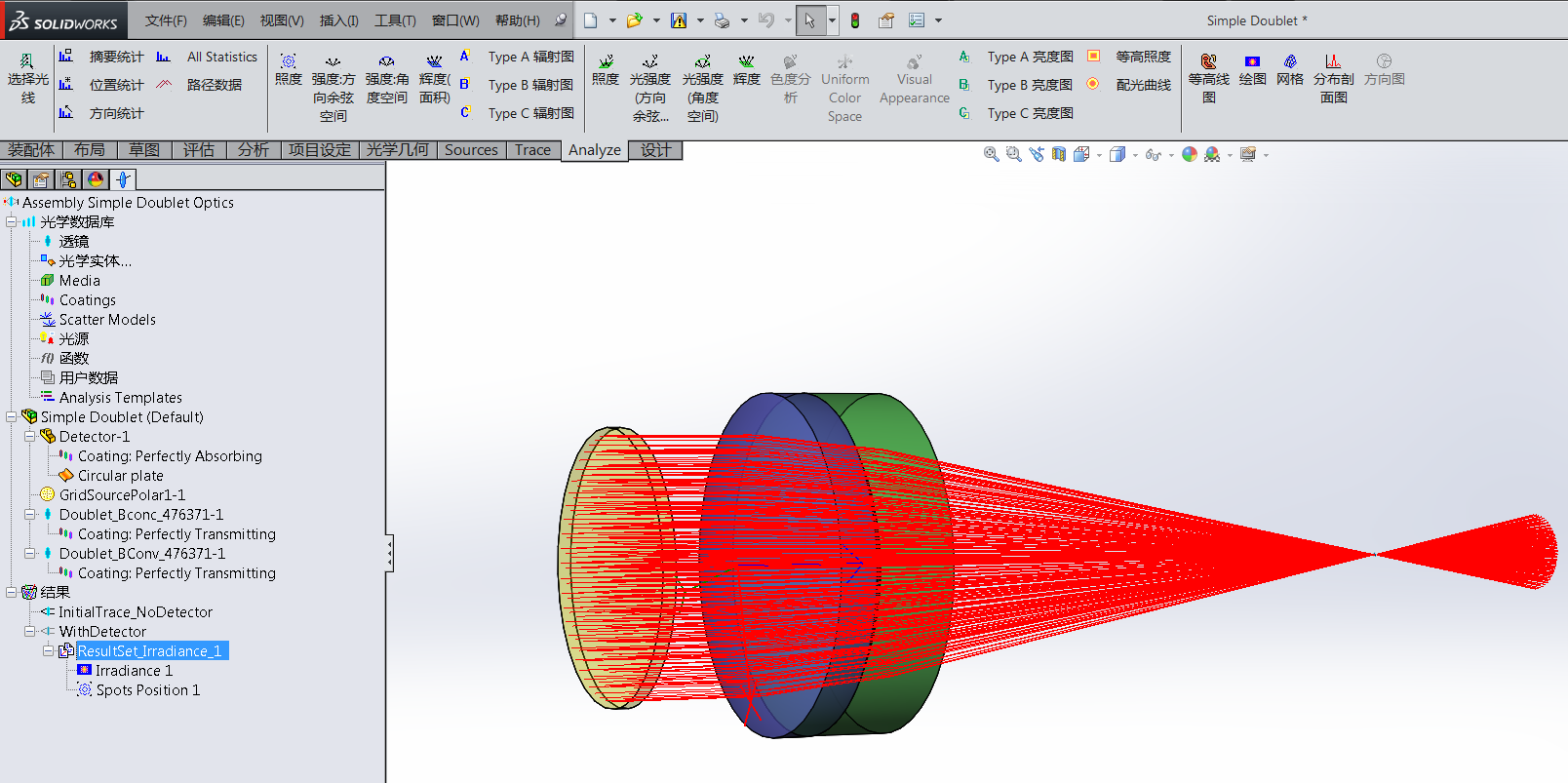

| 系統設置功能 | |
| 用戶友好環境 | 工作在基于 SOLIDWORKS 3D 建模軟件的用戶友好的光學軟件環境中。 |
| SOLIDWORKS 模擬 | 利用 SOLIDWORKS 的全套組件模擬系統結構。 |
| 用戶自定義工作空間 | 通過拖放GUI元件，用戶可以構建自己的工作空間。 |
| 樹狀設計表 | 利用 SOLIDWORKS 的樹狀設計表查看功能、特性、結構。 |
| 幾何結構導入 | 支持 SOLIDWORKS 構建的幾何結構，兼容其它CAD軟件的文件格式。 |
| 靈活的尺寸 | 利用 SOLIDWORKS 的"靈活尺寸"功能設置關鍵的固定尺寸。 |
| 幾何關系 | 利用 SOLIDWORKS 的"關系"功能設置系統的幾何關系。 |
| 基于數學方程的幾何結構 | 利用 SOLIDWORKS 的"方程"功能創建基于方程的幾何結構。 |
| 系統架構 | 利用 SOLIDWORKS 的"架構"界面在不同的系統之間切換。 |
| BRO 的數字分析器 | 利用 BRO 的數字分析器導入各種圖像格式的系統結構。 |
| 光學結構 | 利用APEX的"光學結構"選項透鏡、介質、膜層以及散射模型。 |
| 透鏡庫 | 利用"LENS MANAGER"從流行的透鏡庫(比如CVI,Edmund Optics,ThorLabs)插入透鏡模型。 |
| 用戶自定義透鏡模型 | 在"LENS MANAGER"中創建保存用戶自定義的透鏡模型。 |
| 介質庫 | 利用"MEDIA MANAGER"從超過15個流行的介質庫中插入介質模型。 |
| 用戶自定義介質模型 | 在"MEDIA MANAGER"中創建保存用戶通過公式或列表自定義的介質模型。 |
| 光學參數 | 在"MEDIA MANAGER"中通過多種色散公式定義介質。 |
| 膜層庫 | 利用"COATING MANAGER"插入吸收、減反、濾波、反射、透射及其它膜層。 |
| 用戶自定義膜層模型 | 在"COATING MANAGER"中通過簡單膜層及預定義膜層向?qū)?chuàng)建、保存用戶自定義膜層。 |
| 散射模型庫 | 利用"SCATTER MANAGER"插入Alanod Mold-Tech，Tenibac，Toray中的散射模型。 |
| 用戶自定義散射模型 | 在"SCATTER MANAGER"中創建、保存Harvey，Random Slope Error(RSE)，以及Lambertion等散射模型。 |
| 材料列表 | 查看并導出系統中所用到的由零件、透鏡以及介質組成的材料列表。 |
| 在線幫助系統 | 以工作流程的形式組織幫助文件，便于幫助文件的利用。 |
| 光源定義功能 | |
| 光源庫 | 提供流行的arc，CCFL，filament，and LED等光源。 |
| 光源管理 | 利用Light Source Manager從光源庫中選擇插入arc，CCFL，filament，and LED等光源。 |
| 加入多個光源 | 在系統中同時插入多個相同或不同的光源。 |
| 波長選項 | 可創建單波長或多波長光源(波長間隔可自定義)。 |
| 光線選項 | 可插入預定義或用戶自定義溫度、通量以及光線數目的光源。 |
| 格子光源 | 創建具有用戶自定義分布以及方向的矩形或橢圓形光源。 |
| 采用量測數據定義的光源 | 利用導入到APEX中的多種格式的測量數據創建光源。 |
| 光源數據 | 查看或?qū)С雠c光源特性相關的數據，如通量、位置、方向等。 |
| 選擇光線 | 可以通過布爾運算選出一部分光線進行分析處理。 |
| 光源照度 | 可進行光源照度分布計算并顯示出來。 |
| 光源強度 | 可進行光源強度分布計算并顯示出來。 |
| 光源亮度 | 可進行光源亮度分布計算并顯示出來。 |
| 等燭光分布可視化 | 可進行光源的等燭光分布計算并顯示出來。 |
| A、B、C型強度 | 可進行A、B、C型強度分布計算并顯示出來。 |
| 光線追跡功能 | |
| 追跡光線 | 利用ASAP的核心進行快速、高精度的光線追跡 |
| 追跡單根光線 | 可進行單根光線追跡計算，以了解光束在系統中的傳輸行為 |
| 環境介質 | 可在"Media Manager"中設置環境介質 |
| 波長和功率單位 | 可設置波長和功率單位 |
| 菲涅爾計算 | 可進行菲涅爾追跡計算，考慮如S、P偏振，全內反射等 |
| 光線終止 | 可設置光線終止 |
| 光線分裂 | 可設置光線分裂特性，如按MonterCalo或菲涅爾公式進行分裂 |
| 光線散射 | 可設置光線在表面上的散射特性，如散射次數以及散射系數 |
| 光線追跡顯示 | 可設置光線追跡后的顯示特性，如光線的顏色、數目等 |
| 光線追跡精度 | 可設置光線追跡的精度 |
| 分析功能 | |
| 分析靈活性 | 綜合利用多種分析工具可顯示或獲取追跡之后光學系統信息 |
| 輻射度學分析 | 可進行全系統、元件表面以及內部的輻射度學分析 |
| 照度分析 | 可對系統進行照度分析并顯示 |
| 強度分析 | 可對系統進行強度分析并顯示 |
| 亮度分析 | 可對系統進行亮度分析并顯示 |
| 等高線圖 | 可繪制系統光分布的2D以及3D等高線分布圖 |
| 偽彩色圖 | 可繪制系統光分布的偽彩色圖 |
| 等軸線圖 | 可繪制系統光分布的等軸線圖 |
| 網格圖 | 可繪制系統光分布的網格圖 |
| 橫截面分布圖 | 可繪制系統光分布的橫截面分布圖 |
| 等燭光圖 | 可計算并繪制系統光分布的等燭光分布圖 |
| A、B、C型強度分析 | 可對系統進行 A、B、C型強度分布計算并顯示出來 |
| 數據的數學運算 | 可對計算數據進行數學運算，如平均、取對數、平方等 |
| 繪圖設置 | 可根據用戶意愿對圖形參數進行設置 |
| 自動保存計算結果 | 可對模擬計算結果進行自動保存 |
| 結果再次訪問 | 在已經自動保存的結果之間進行切換 |
| 項目共享 | 利用"Optical Pack-and-Go"可以共享項目的所有數據和計算結果 |
